Система туманообразования — состав и принцип работы

Система туманообразования — это современное решение для охлаждения воздуха, снижения запылённости и поддержания оптимального уровня влажности на открытых и закрытых площадках. Чаще всего такие системы устанавливают на летних террасах ресторанов, кафе, веранд и беседок, где важно создать комфортный микроклимат даже в жаркую погоду. Рассмотрим подробно, из чего состоит система туманного охлаждения и как она работает.

Как работает система туманообразования?

Принцип работы системы туманного охлаждения основан на подаче воды под высоким давлением через мелкодисперсные форсунки. Вода распыляется до капель размером от 5 до 15 микрон — образуется туман, который мгновенно испаряется в воздухе, снижая температуру на 5–15°C в зависимости от условий окружающей среды. Именно благодаря этому эффекту система туманообразования является одним из наиболее эффективных способов охлаждения открытых площадок без кондиционирования.

Где применяют системы туманообразования?

Системы туманного охлаждения от Аквабуд Груп идеально подходят для летних террас ресторанов и кафе, крытых веранд и беседок, развлекательных и спортивных площадок, производственных помещений, теплиц и агропредприятий, а также складских комплексов с повышенной запылённостью.

Компания Аквабуд Груп осуществляет полный цикл работ — от проектирования и подбора комплектующих до монтажа и технического обслуживания систем туманообразования. Свяжитесь с нашими специалистами для получения бесплатной консультации и расчёта вашего объекта.

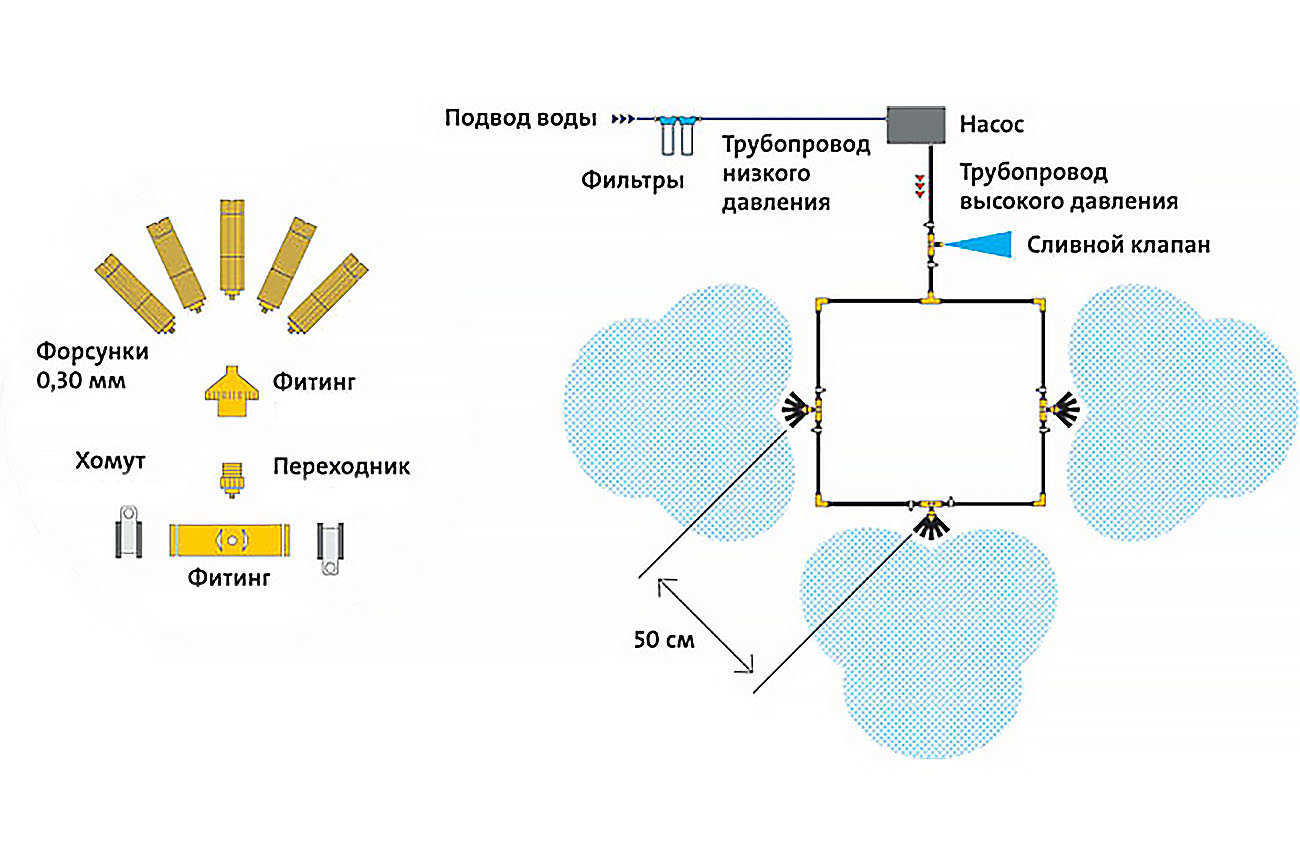

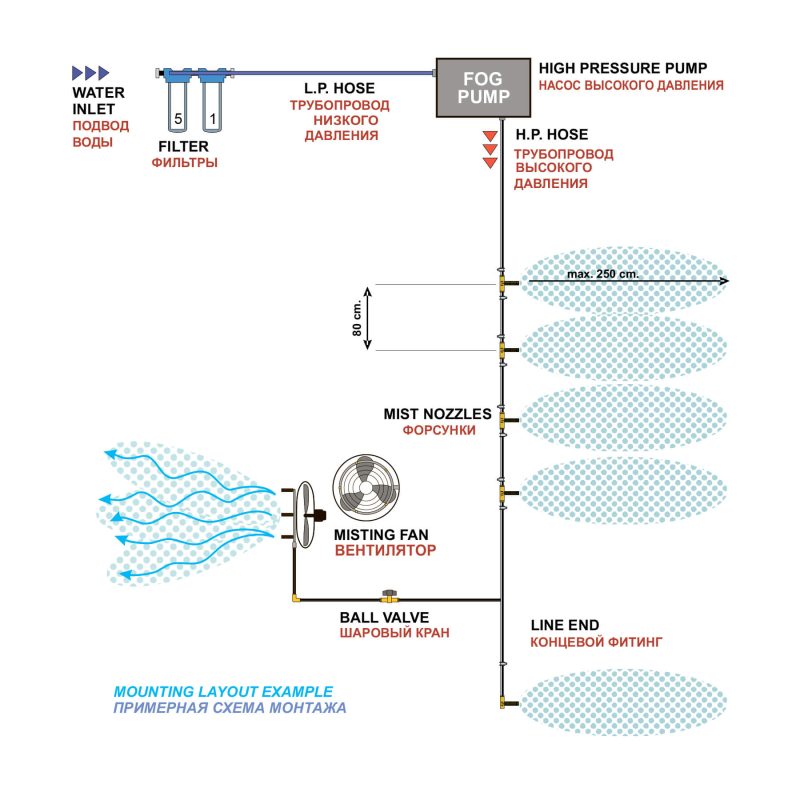

Основные комплектующие системы туманообразования

Насос высокого давления — сердце всей системы. Используется плунжерный насос, способный обеспечивать давление от 25 до 75 атм при минимальном объёме перекачиваемой жидкости. Именно высокое давление обеспечивает необходимое распыление воды до состояния тумана.

Шланги и трубопровод высокого давления — специальные армированные шланги, рассчитанные на рабочее давление до 100 бар. Обеспечивают надёжную и безопасную подачу воды от насоса к форсункам по всему контуру системы.

Мелкодисперсные форсунки — изготавливаются с применением лазерных технологий, что позволяет получить отверстие для распыления диаметром от 0,15 до 1 мм. Благодаря этому на выходе образуется настоящий мелкодисперсный туман, а не капельный дождь.

Фитинги — соединительные элементы трубопровода, с помощью которых монтируются форсунки и формируется контур системы. Выдерживают давление до 120 бар, что гарантирует надёжность соединений в процессе работы системы туманообразования.

Фильтры для воды — устанавливаются на входном водопроводе перед насосом. Очищают воду от механических примесей и защищают форсунки от засорения, что существенно продлевает срок службы всей системы туманообразования.

Вентилятор для рассеивания тумана — используется для увеличения площади охлаждения. Радиус действия одного вентилятора с системой туманообразования составляет 6–7 метров, что позволяет охватить большие террасы и летние площадки. Также вентилятор обеспечивает принудительную вентиляцию помещения.

Контроллер или блок управления — может быть реализован в виде простого таймера, контроллера влажности или контроллера температуры. Обеспечивает автоматизированную работу системы туманного охлаждения без постоянного участия оператора.

Шаровые краны высокого давления — позволяют отключать отдельные зоны или секции системы, что удобно при обслуживании или частичном использовании площадки.

Дренажный клапан — предотвращает застой воды в трубопроводе после отключения системы, что исключает риск образования осадка и размножения бактерий.

Крепёжные хомуты и монтажные комплектующие — подбираются индивидуально в соответствии с проектом и особенностями объекта.
